Postado em 04/04/2022
Montagem, ajuste e capacidade de carga das guias com roldanas.
Indicado para montagem de sistemas de movimentação leve, as guias com roldanas podem ser utilizadas em impressoras 3d e máquinas cnc de pequeno porte.
Postado por: Ricardo, Fonte Forseti Soluções
Em conjunto com os perfis estruturais em alumínio modelo V-Slot 6mm, permitem montagem de máquinas e soluções de acordo com a necessidade.
Para uma utilização adequada garantindo precisão e durabilidade é importante se atentar a 3 pontos:
- Montagem;
- Ajuste;
- Capacidade de carga.
Vamos detalhar esses 3 pontos nesse post.

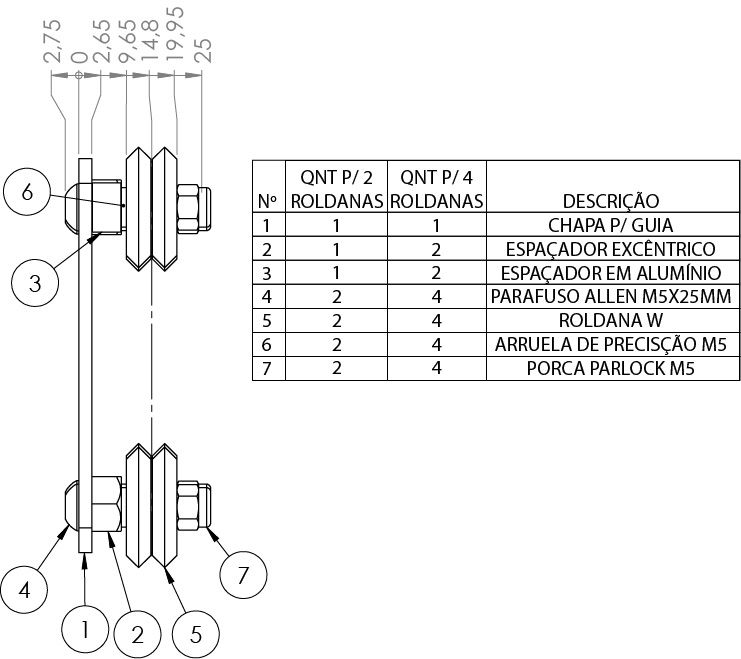

- MONTAGEM
A montagem irá garantir o alinhamento do dispositivo a ser montado na chapa.
A sequência da montagem é a seguinte:
- AJUSTE

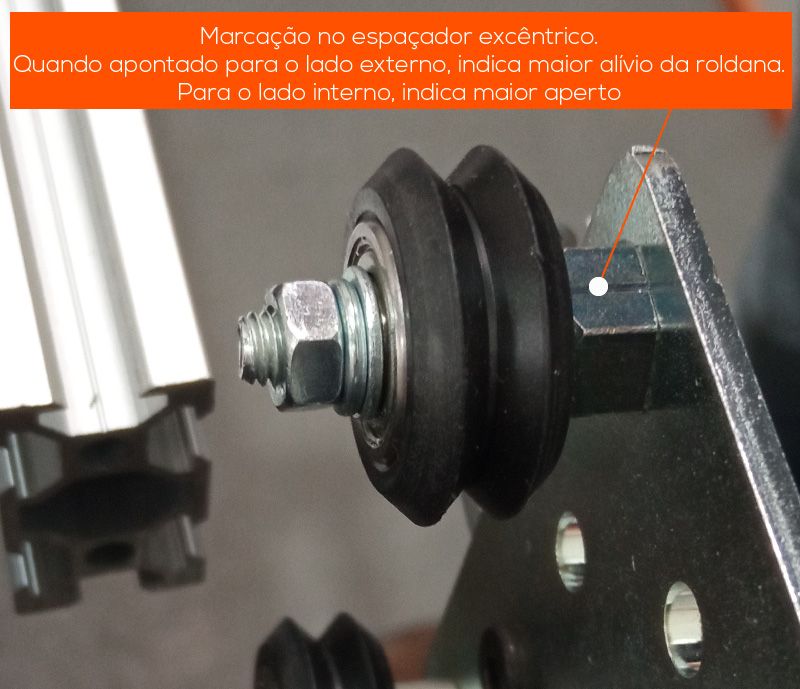

A guia com roldana possui um ajuste de aperto e alívio a partir do espaçador excêntrico.
Com uma chave de boca de 11 mm e uma chave allen 3 mm é possível ajustar em 1,4 mm (+-0,7 mm) o alívio ou aperto, possibilitando uma movimentação mais leve ou mais justa dependendo da aplicação.
- CAPACIDADE DE CARGA
A capacidade de carga de um conjunto vai depender muito da forma como eles são montados.
Para se ter uma noção aproximada, podemos levar em consideração a capacidade individual de cada kit, montado conforme imagens.
A massa deve estar a uma distância máxima de 100mm a partir do centro da roldana

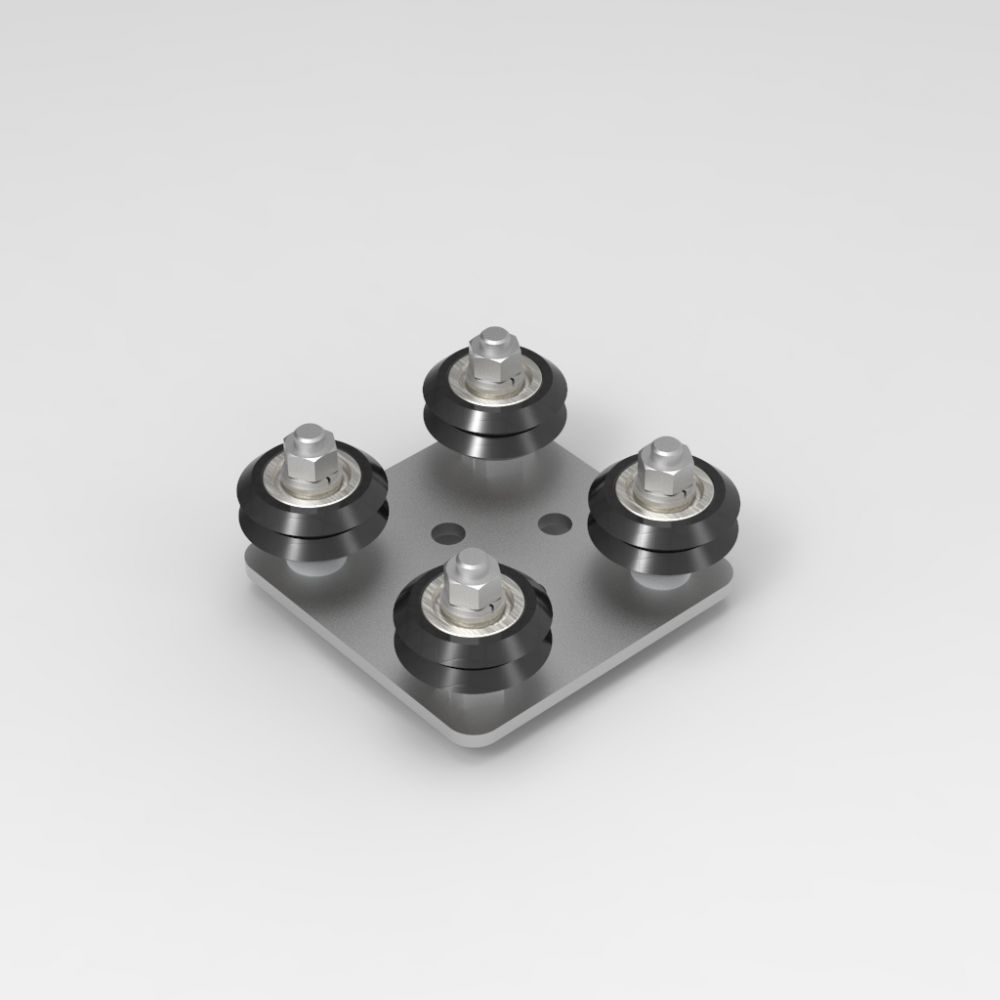

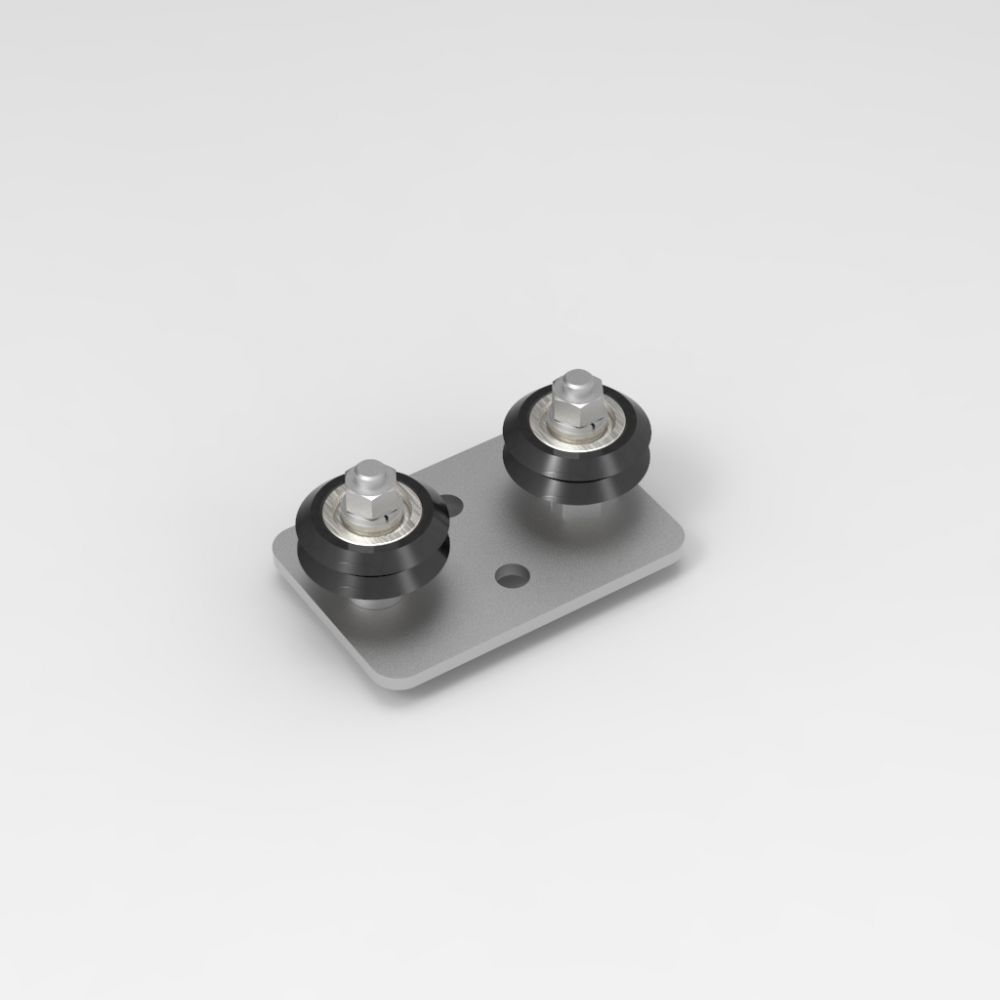

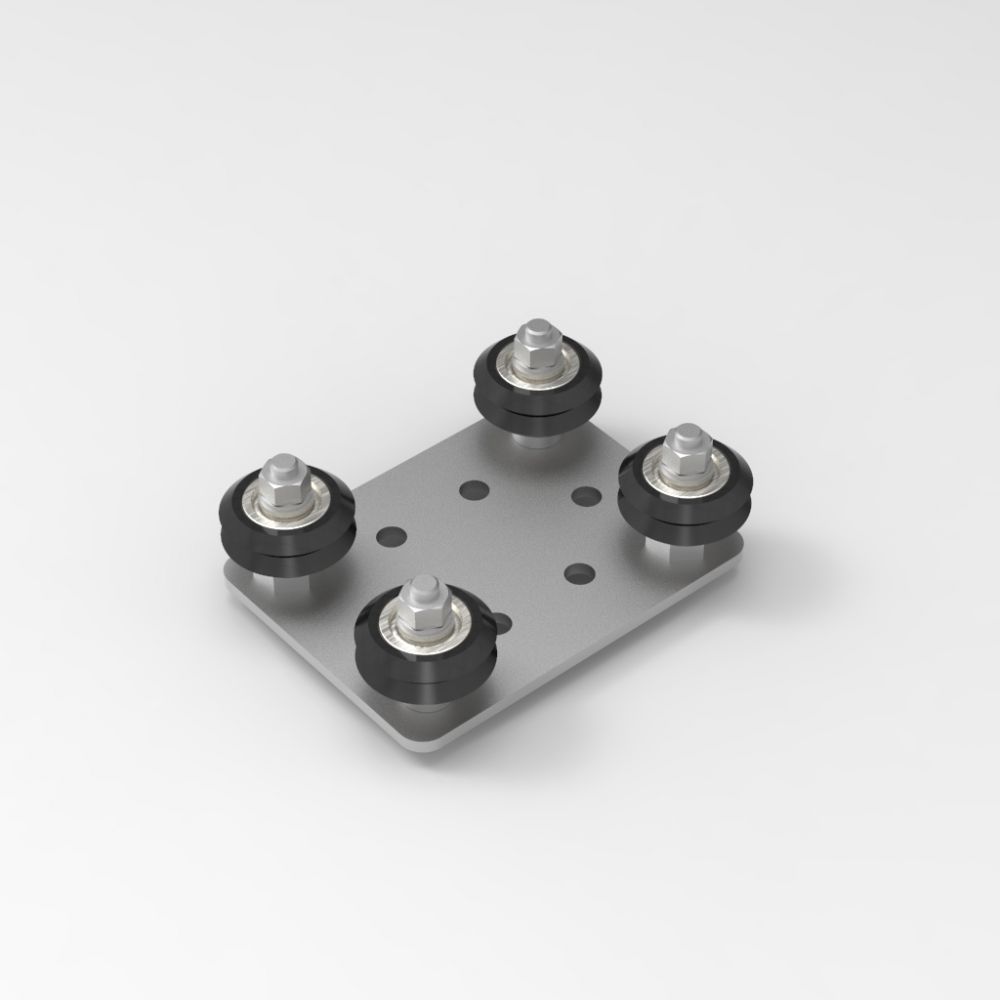

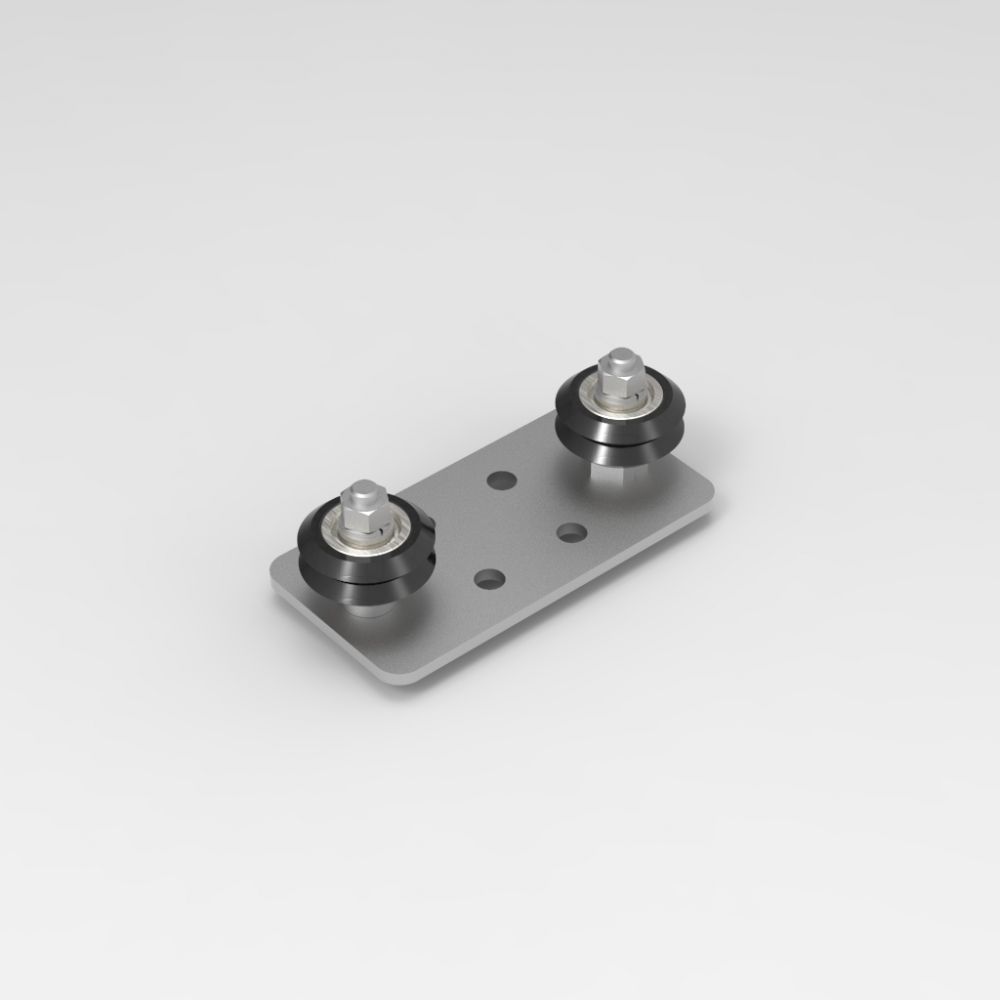

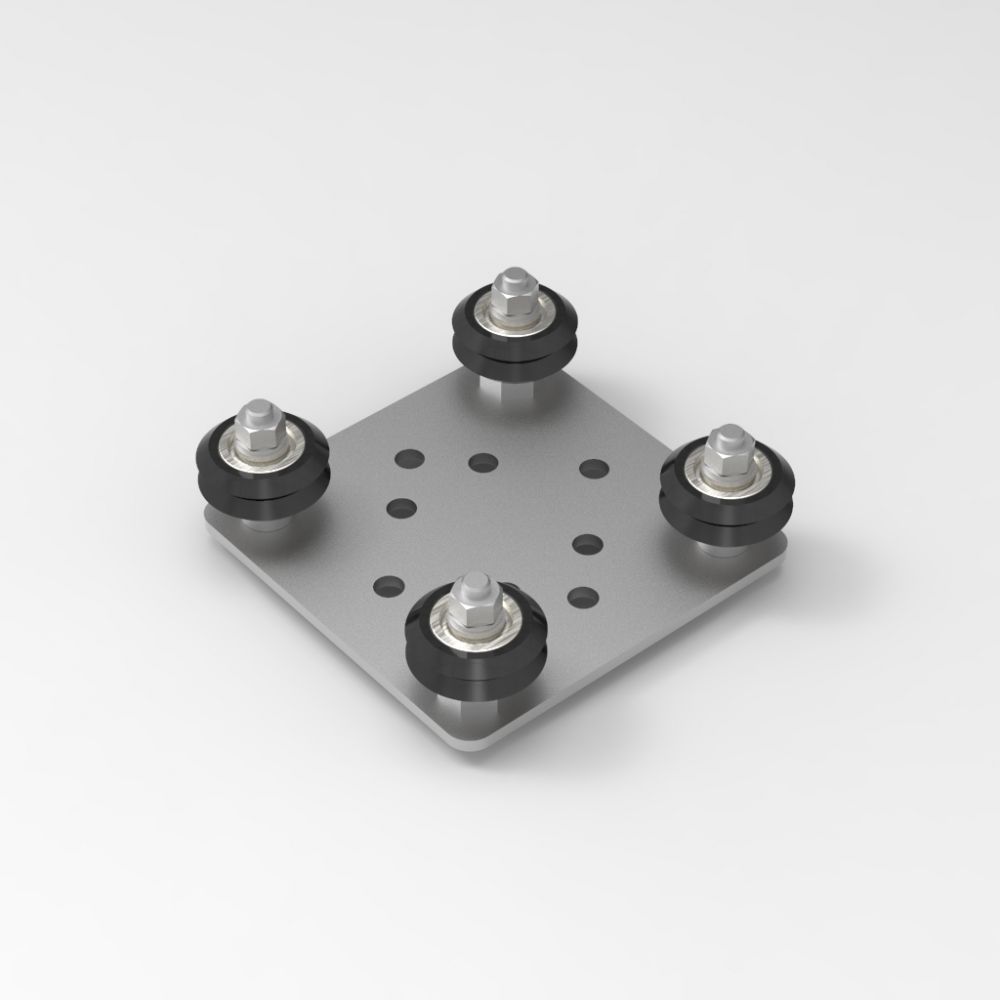

CGV02-01 - 1,2kg
CGV02-02 - 3,5kg
CGV02-03 - 1,7kg
CGV02-04 - 5,0kg
CGV02-05 - 6,0kg

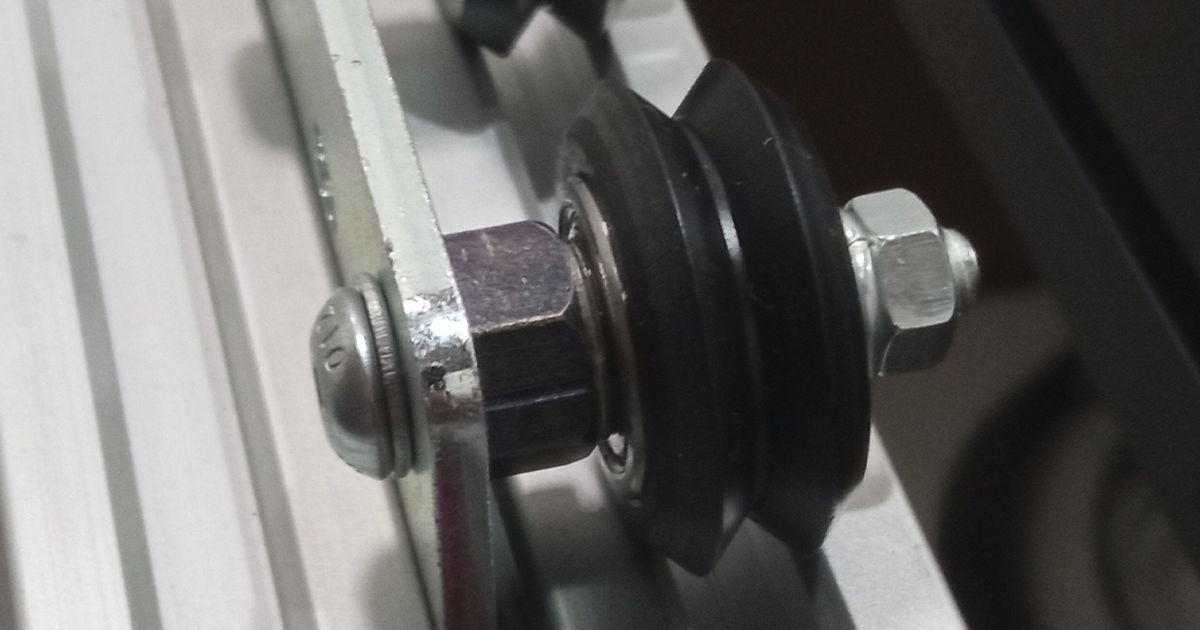

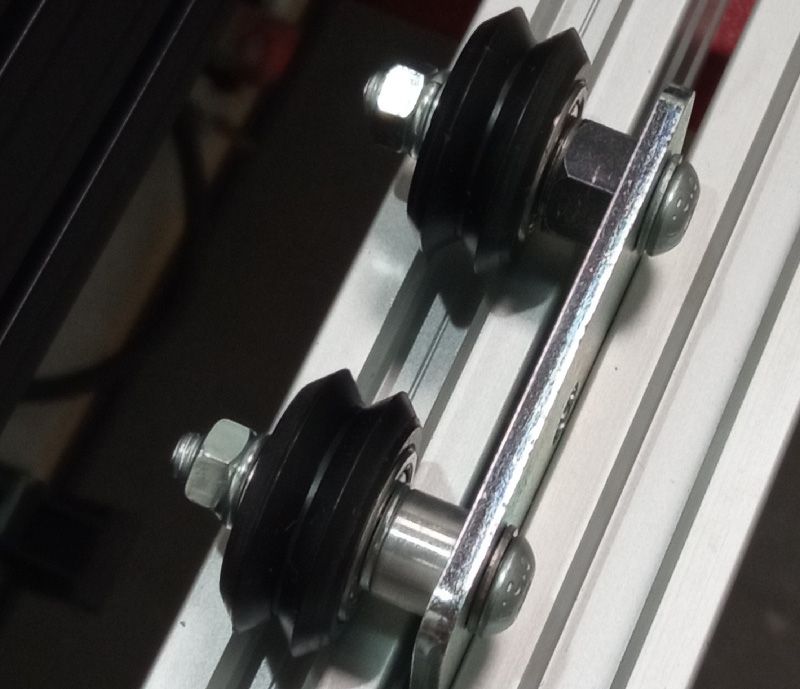

A aplicação da placa deve ser no sentido vertical, pressionando a roldana contra o chanfro do canal do perfil.

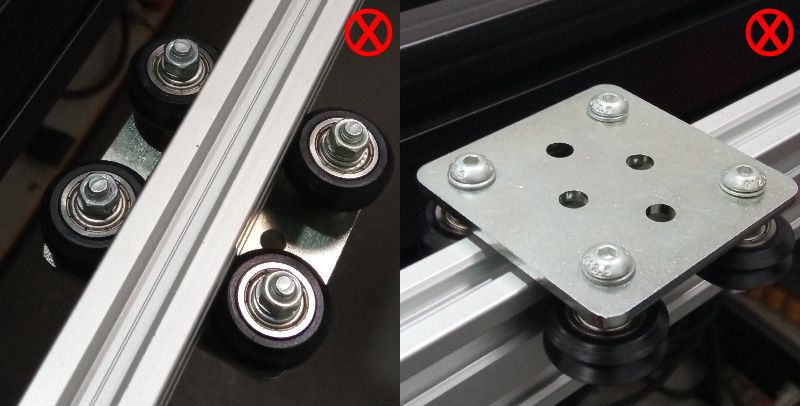

Não é recomendado a montagem no sentido horizontal, nesse sentido a força exercida pode diminuir a vida útil das roldanas e em alguns casos soltar a roldana do perfil, podendo gerar acidende e danos no equipamento.
DICAS EXTRAS:
- Lubrificação? Dispensa lubrificação pois utiliza rolamentos blindados
- Espaçadores mais longos? Há opções de espaçadores de alumínio mais longos, a utilização vai depender da aplicação
- O sistema de movimentação com perfil e roldanas permitem a aplicação em diversos tipos de chapas e materiais;
- Pode ser usado em sistemas automatizados, com motor e demais componentes elétricos ou de movimentação por força humana, auxiliando na movimentação de cargas ou ajustes.
